製品紹介

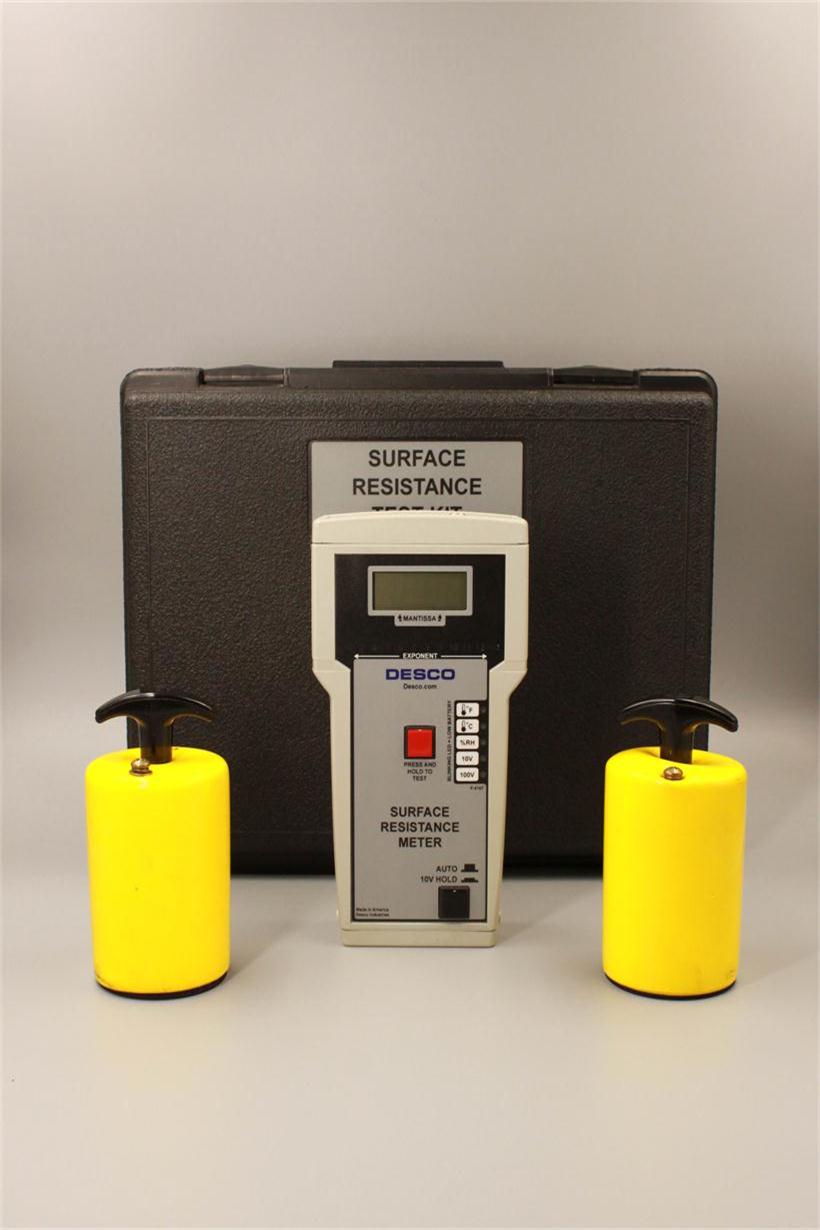

製品名：デジタル表面抵抗テスター

製品タイプ：ESD SYSTEMS  LCD

1.  液晶（LCD）ディスプレイ
2.  国際標準テストヘッドが同梱
3.  二段階試験電圧（10V / 100V）
4.  テスト範囲：103-1012Ω/Sq
5.  増設治具が任意のオブジェクトに適用することが可能である

u 操作説明が下記のとおりである：

1、スイッチを上の10V段階に切り替え、赤いボタンを押すと、10Vの電圧によって物体表面抵抗を測定することができる。スイッチを下の100V段階に切り替え、赤いボタンを押すと、100Vの電圧によって物体表面抵抗を測定することができる。通常の状況下では、抵抗が絶縁なものになり、表示が >1012.とすること。

2、表示方法：表面抵抗がオームを単位にし、LCDに表示する：例えば、1.2 * 103が1.2E3として表示し、すなわち：1,200ohmsとする。

3、測定範囲：103〜106（導電範囲）10V電圧によって測定すると、もっと正確になる。106〜1012（静電抵抗範囲）100V電圧によって測定すると、もっと正確になる。>1012（絶縁範囲）の場合、100V電圧によって測定すると、もっと正確になる。

4、二つの電極によって測定する：計器の下の二つの電極を測定対象表面に平に置き、赤いボタン測定を押すと、測定することができる。重錘によって測定する：2本の接続コードの片端を計器正面のジャック内（External Probes）に差し込み、他端が重錘の上のジャック内に差し込み、同時に計器の電極をが切断され、重錘を測定対象物体の表面に平らに置き、赤いボタン測定を押すと、測定することができる。
